Серия ECOM Precision VL-i - это сочетание скорости, жесткости и точности.
Она устраняет вибрацию, обеспечивая превосходную чистоту поверхности и длительный срок службы режущего инструмента. Благодаря нашему выдающемуся качеству и многолетнему опыту разработки вертикальных обрабатывающих центров, серия вертикальных высокоскоростных обрабатывающих центров может обеспечить вашим клиентам более высокую эффективность обработки и более высокое качество обработки.
Модель VL-i оснащена высокопроизводительной роликовой линейной направляющей для всех 3-х осей. Она обеспечивает быструю и точную подачу, а также припуск для тяжелых заготовок по оси Z. Все 3-осевые высокоточные шариковые винты с предварительной загрузкой класса C3 были предварительно удлинены и напрямую соединены с серводвигателями кондиционера. Это значительно устраняет люфт и обеспечивает максимальную жесткость. Сверхточные шариковые винты большого диаметра непосредственно соединены с двигателем подачи и расположены в центре каждой направляющей, недалеко от точки резания.
Технические характеристики
|

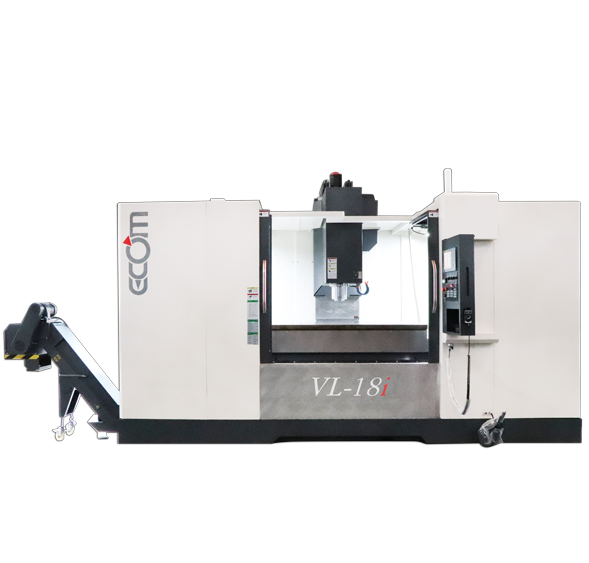

Вертикальный фрезерный обрабатывающий центр модели VL-18i с ЧПУ Fanuc 0i-MF |
|||
|
Описание |
Ед. |
Значение |
|
|
Перемещения |
|||
|
Ось X |
мм |
1 800 |
|
|
Ось Y |
мм |
900 |
|
|
Ось Z |
мм |
800 |
|
|
Расстояние от центра шпинделя до колонны |
мм |
1030 |
|
|
Расстояние от торца шпинделя до плоскости стола |
мм |
185-985 |
|
|
Класс точности ШВП |
- |
С3 |
|
|
Диметр и шаг ШВП по осям Х, Y, Z |
- |
ø45 X 10P |
|
|
Размер подшипника |
- |
35TAC72B |
|
|
Стол |
|||
|
Размер стола (длина х ширина) |
мм |
2000 х 900 |
|
|
Т-образные пазы (ширина х количество х шаг) |
мм |
5 х 22 x 165 |
|
|
Максимальная нагрузка на стол |
кг |
1 600 |
|
|
Подачи по осям |
|||
|
Скорость быстрых перемещений по осям X/Y/Z |
м/мин |
20 / 20 / 15 |
|
|
Скорость рабочих перемещений по осям X/Y/Z |
м/мин |
8 / 8 / 8 |
|
|
Магазин смены инструмента |
|||
|
Тип магазина и кол-во инструментов |
шт |
рычажного типа, 24 инстр. |
|
|
Максимальный размер инструмента (диаметр х длина) |
мм |
220 х 350 (110 х 350) |
|
|
Максимальный вес инструмента |
кг |
15 |
|
|
Время смены инструмента |
сек |
3 |
|
|
Шпиндель |
|||
|
Конус |
- |
ВТ50 |
|
|
Мощность |
кВт |
15 - 18,5 |
|
|
Скорость вращения |
об/мин |
6 000 |
|
|
Тип привода |
- |
ремень |
|
|
Прочее |
|||
|
Точность позиционирования |
мм |
±0,005 |
|
|
Повторяемость |
мм |
±0,003 |
|
|
Габаритные размеры (Д х Ш х В) |
мм |
4 900 x 4 202 х 3 485 |
|
|
Вес станка |
кг |
14 000 |
|
