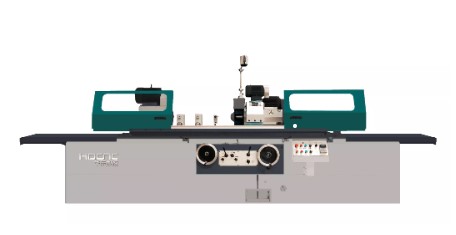

Серия M14 представляет собой универсальный круглошлифовальный станок, который может шлифовать внешний круг, внешнюю коническую поверхность и внутреннее отверстие.
Головная рама может осуществлять процесс шлифования в соответствии с патроном.
Угол рамы шлифовального круга и стола можно регулировать, чтобы адаптироваться к шлифованию заготовок с разной конусностью.
Параметры машины
| Описание | Единица | М1420 |
| Макс.длина земли (OD) | мм | 500/750 |
| Высота центра | мм | 125 |
| Диаметр основания(OD) | мм | 5-200 |
| Диаметр.земля(ID) | мм | 13-80 |
| Макс.длина земли (ID) | мм | 125 |
| Макс.вес заготовки | КГ | 50 |
| Рабочая головка | | |
| Угол поворота | степень | +90 |
| Центральный конус | МТ | 4 |
| Скорость шпинделя/шаг | об/мин | 125/250/500 |
| Шлифовальная головка | | |
| Макс.Размер колеса (ОД*Ш*ВД) | мм | 400*50*203 |
| Окружная скорость колеса | РС | 35 |
| Ручная подача за оборот. | мм | Грубая:1 Тонкая: 0,5 |
| Ручная подача за грамм. | мм | Грубая: 0,002 Тонкая: 0,001 |
| Устройство внутреннего шлифования | | |
| Скорость вращения шпинделя | об/мин | 9245/12250/14848/19600 |
| Размер колеса | мм | Макс.50*32*16 Мин.15*20*5 |
| Стол | | |
| Макс. угол поворота стола | степень | CW 9 CCW9 |
| Диапазон продольной скорости стола | м/мин | 0,1-3 |
| задняя бабка | | |
| Центральный конус | МТ | 4 |
| Перо путешествия | мм | 25 |
| Мотор | | |
| Мощность двигателя шлифовальной головки | КВт | 5.5 |
| Внутреннее шлифование | КВт | 0.55 |
| Мощность двигателя рабочей головки | КВт | 0.75 |
| Точность обработки | | |
| Цилиндричность | хм | 5/8 |
| Округлость | хм | 1.5 |
| Шероховатость | хм | Ра0,16 |
| Машина | | |
| Вес брутто | T | 2,58(500)2,7(750) |
| Размер упаковки | см | 227*170*175(500) 270*170*175(750) |
Описание | Единица | МВ1420 |
Общая емкость | | |
Максимальная длина шлифования (OD) | мм | 500/750 |
Высота центра | мм | 135 |
Диаметр шлифования (OD) | мм | 8-200 |
Диам.шлифование(ID) | мм | 25-100 |
Макс.вес заготовки | кг | 100 |
Рабочая головка | | |
Угол поворота | ° | +90 |
Центральный конус | МТ | 4 |
Скорость шпинделя (бесступенчатая) | об/мин | 26-260 |
Шлифовальная головка | | |
Макс.Размер колеса (ОД*Ш*ВД) | мм | 400*50*203 |
Окружная скорость колеса | РС | 35 |
Подача шлифовальной головки за.круг маховика | мм | Rough :2 Штраф: 0,5 |
Подача шлифовальной головки за.выпускной маховик | мм | Грубая: 0,01 Штраф: 0,0025 |
Устройство внутреннего шлифования | | |
Скорость вращения шпинделя | об/мин | 10000(15000 необязательный) |
Размер колеса | мм | Макс. 50*25*13 |
мм | Мин. 17*20*6 |
Рабочий стол | | |
Макс.угол поворота стола | ° | 3 |
° | 9 |
Диапазон продольной скорости стола | мм/мин | 0,1-4 |
задняя бабка | | |
Центральный конус | МТ | 4 |
Перо перемещается вручную | мм | 30 |
Мотор | | |
Мощность двигателя шлифовальной головки | кВт | 4 |
Мощность внутреннего шлифовального двигателя | кВт | 1.1 |
Мощность двигателя рабочей головки | кВт | 1.1 |
Точность обработки | | |
Округлость | мкм | 3 |
Цилиндричность | мкм | 5 |
Шероховатость | мкм | Ра 0.2 |
Машина | | |
Масса | кг | 3500/4000 |
Размер упаковки (Д*Ш*В) | см | 235*203*205 275*203*205 |
Описание | Единица | М1432Б |
Общая емкость |
Максимальная длина шлифования (OD) | мм | 1000/1500 |
Высота центра | мм | 180 |
Диаметр шлифования (OD) | мм | 8-320 |
Диам.шлифование(ID) | мм | 30-100 |
Макс.вес заготовки | кг | 150 |
Рабочая головка |
Угол поворота | ° | +90 |
Центральный конус | МТ | 4 |
Скорость шпинделя (бесступенчатая) | об/мин | 26-260 |
Шлифовальная головка |
Макс.Размер колеса (ОД*Ш*ВД) | мм | 400*50*203 |
Окружная скорость колеса | РС | 35 |
Подача шлифовальной головки за.круг маховика | мм | Грубо :2 Штраф: 0,5 |
Подача шлифовальной головки за.градуировка маховика | мм | Грубая: 0,01 Штраф: 0,0025 |
Устройство внутреннего шлифования |
Скорость вращения шпинделя | об/мин | 10000 (15000 опционально) |
Размер колеса | мм | Макс.50*25*13 |
мм | Мин.17*20*6 |
Рабочий стол |
Макс.угол поворота стола | ° | 3 |
° | 7/6 |
Диапазон продольной скорости стола | мм/мин | 0,1-4 |
задняя бабка |
Центральный конус | МТ | 4 |
Перо перемещается вручную | мм | 30 |
Мотор |
Мощность двигателя шлифовальной головки | кВт | 4 |
Мощность внутреннего шлифовального двигателя | кВт | 1.1 |
Мощность двигателя рабочей головки | кВт | 1.5 |
Точность обработки |
Округлость | мкм | 3 |
Цилиндричность | мкм | 8 |
Шероховатость | мкм | Ра 0,2 |
Машина |
Масса | кг | 4000/4800 |
Размер упаковки (Д*Ш*В) | см | 326*200*205 426*200*205 |
Описание | Единица | M1432H |
Общая емкость | | |
Максимальная длина шлифования (OD) | мм | 2000/3000 |
Высота центра | мм | 180 |
Диаметр шлифования (OD) | мм | 8-320 |
Диам.шлифование(ID) | мм | 30-100 |
Макс.вес заготовки | кг | 500 |
Рабочая головка | | |
Угол поворота | ° | +90 |
Центральный конус | МТ | 5 |
Скорость шпинделя (бесступенчатая) | об/мин | 26-260 |
Шлифовальная головка | | |
Макс.Размер колеса (ОД*Ш*ВД) | мм | 500*50*203 |
Окружная скорость колеса | РС | 35 |
Подача шлифовальной головки за.круг маховика | мм | Rough :2 Штраф: 0,5 |
Подача шлифовальной головки за.выпускной маховик | мм | Грубая: 0,01 Штраф: 0,0025 |
Устройство внутреннего шлифования | | |
Скорость вращения шпинделя | об/мин | 10000(15000 необязательный) |
Размер колеса | мм | Макс. 50*25*13 |
мм | Мин. 17*20*6 |
Рабочий стол | | |
Макс.угол поворота стола | ° | 3 |
° | 5/3 |
Диапазон продольной скорости стола | мм/мин | 0,1-3 |
задняя бабка | | |
Центральный конус | МТ | 5 |
Перо перемещается вручную | мм | 30 |
Мотор | | |
Мощность двигателя шлифовальной головки | кВт | 7.5 |
Мощность внутреннего шлифовального двигателя | кВт | 1.1 |
Мощность двигателя рабочей головки | кВт | 1.5 |
Точность обработки | | |
Округлость | мкм | 3 |
Описание | Единица | М1450 |
Общая емкость | | |
Максимальная длина шлифования (OD) | мм | 1500/2000/3000/4000 |
Высота центра | мм | 270 |
Диаметр шлифования (OD) | мм | 25-500 |
Диам.шлифование(ID) | мм | 30-200 |
Макс.вес заготовки | кг | 1000 |
Рабочая головка | | |
Угол поворота | ° | +90 |
Центральный конус | МТ | 6 |
Скорость шпинделя (бесступенчатая) | об/мин | 20-224 |
Шлифовальная головка | | |
Макс.Размер колеса (ОД*Ш*ВД) | мм | 500*75*305 |
Окружная скорость колеса | РС | 35 |
Подача шлифовальной головки за.круг маховика | мм | Rough :4 Штраф: 0,5 |
Подача шлифовальной головки за.выпускной маховик | мм | Грубая: 0,02 Штраф: 0,0025 |
Устройство внутреннего шлифования | | |
Скорость вращения шпинделя | об/мин | 10000(15000 необязательный) |
Размер колеса | мм | Макс. 175*32*32 |
мм | Мин. 30*25*10 |
Рабочий стол | | |
Макс.угол поворота стола | ° | 3(1500)2(2000/3000)1(4000) |
° | 6(1500)5(2000)3(3000)2(4000) |
Диапазон продольной скорости стола | мм/мин | 0,1-3 |
задняя бабка | | |
Центральный конус | МТ | 6 |
Перо перемещается вручную | мм | 70 |
Мотор | | |
Мощность двигателя шлифовальной головки | кВт | 5/7,5 |
Мощность внутреннего шлифовального двигателя | кВт | 1.5 |
Мощность двигателя рабочей головки | кВт | 4.0 |
Точность обработки | | |
Округлость | мкм | 3(1500)5(2000/3000/4000) |
Цилиндричность | мкм | 8(1500)10(2000/3000)15(4000) |
Шероховатость | мкм | Ра 0.32 |
Машина | | |
Масса | t | 11.10.13.17 |
Размер упаковки (Д*Ш*В) | см | 543*225*210 583*225*210 796*225*210 996*225*210 |
Элемент | Единица | М1463 |
Расстояние между центрами | мм | 2000, 3000, 4000, 5000 |
Высота центра | | мм | 370 |
Диам.Земля (ОД) | мм | 30～630 |
Диам.Земля (ID) | мм | 30～250 |
Макс.длина земли (OD) | мм | 5000 |
Макс.длина земли (ID) | мм | 320 |
Макс.вес заготовки | кг | 3000 |
Головной приклад |
Угол поворота | ° | +90 |
Центральный конус | | Метрическая 80＃ |
Скорость вращения шпинделя | | об/мин | 14~140 |
Головка колеса |
Угол поворота | | ° | ±30 |
Ручная подача за оборот | мм | грубая: 4, тонкая: 0,5 |
Ручная подача на дел. | мм | грубая: 0,02, тонкая: 0,025 |
Размер колеса | мм | 600*75*305 |
Линейная скорость колеса | РС | 35 |
Устройство внутреннего шлифования |
Скорость вращения шпинделя | | об/мин | 10000 |
Размер колеса | | мм | Мин.: 30*25*10 Макс.: 175*32*32 |
Стол |
Ручная подача за оборот | мм | 5 |
Макс.угол поворота | по часовой стрелке | ° | 2° (2000) 1° (3000, 4000, 5000) |
Против часовой стрелки | ° | 4°(2000) 3°(3000) 2°(4000) 2°(2000) 1,5°(5000) |
Скорость перемещения стола | м/мин | 0,1～2,5 |
задняя бабка |
Центральный конус (МТ) | МТ | Метрическая 80＃ |
Перо путешествия | мм | 70 |
Мотор |
Мощность двигателя шлифовальной головки | кВт | 7/11кВт |
Внутренний шлифовальный двигатель власть | кВт | 1.5 |
Мощность двигателя рабочей головки | кВт | 15 |
Функции
стол перемещается по одной V, одной плоской направляющей
Быстрое выдвижение и втягивание шлифовальной головки позволяет ускорить настройку и проверку размеров притирки.
Рабочая головка с бесступенчатой скоростью вращается на 90° против часовой стрелки.
стол станка поворачивается для облегчения шлифования конусов
задняя бабка с гидравлическим и ручным управлением и ножным переключателем
Усовершенствованная гидростатическая система смазки
