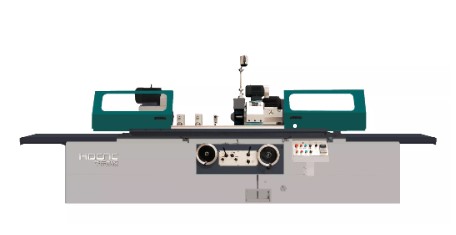

Cерия M13 представляет собой специальный круглошлифовальный станок, который может шлифовать внешний круг и коническую поверхность.
Шлифовальный круг той же спецификации больше, чем у серии M14, что обеспечивает долгосрочное и стабильное шлифование.
Серия шлифовальных головок не вращается и может выполнять конусное шлифование, регулируя угол наклона стола.
Параметры машины
Описание | Ед. изм | М1332*1000 | М1332*1500 |
Общая мощность |
|
|
Максимальная длина шлифования (OD) | мм | 1000 | 1500 |
Центральная высота | мм | 180 |
Диам. шлифование (наружный диаметр) | мм | 8-320 |
Максимум.вес заготовки | кг | 150 |
рабочая головка |
|
|
Центральный конус | МТ | 5 |
Скорость шпинделя (бесступенчатая) | об/мин | 19-190 |
Колесная головка |
|
|
Максимум.Размер колеса (OD*W*ID) | мм | 600*75*305 |
Окружная скорость колеса | РС | 35 |
Подача шлифовальной бабки накруг маховика | мм | Rough :2 Точно: 0,5 |
Подача шлифовальной бабки навыпуск штурвал | мм | Грубо: 0,01 Точно: 0,0025 |
Рабочий стол |
|
|
Максимум.угол поворота стола | ° | 3 |
° | 7 | 6 |
Диапазон продольных скоростей стола | мм/мин | 0,1-4 |
Задняя бабка |
|
|
Центральный конус | МТ | 4 |
Перо перемещается вручную | мм | 30 |
Мотор |
|
|
Мощность мотора шлифовальной бабки | кВт | 11 |
Мощность двигателя рабочей головки | кВт | 1.5 |
Точность обработки |
|
|
Округлость | мкм | 2.5 |
Цилиндричность | мкм | 8 |
Шероховатость | мкм | Ра 0.2 |
Машина |
|
|
Масса | кг | 4000 | 4800 |
Размер упаковки (Д*Ш*В) | см | 326*200*205 | 426*200*205 |
Описание | Ед. изм | М1332Х*2000 | М1332Х*3000 |
Общий Емкость |
Максимальная длина шлифования (OD) | мм | 2000 | 3000 |
Центральная высота | мм | 180 |
Диам. шлифование (наружный диаметр) | мм | 8-320 |
Максимум.вес заготовки | кг | 500 |
рабочая головка |
Центральный конус | МТ | 5 |
Скорость шпинделя (бесступенчатая) | об/мин | 10-100 |
Колесная головка |
Максимум.Размер колеса (OD*W*ID) | мм | 600*75*305 |
Окружная скорость колеса | РС | 35 |
Подача шлифовальной бабки накруг маховика | мм | Rough :2 Точно: 0,5 |
Подача шлифовальной бабки навыпуск штурвал | мм | Грубо: 0,01 Точно: 0,0025 |
Рабочий стол |
Максимум.угол поворота стола | ° | 3 |
° | 5 | 3 |
Диапазон продольных скоростей стола | мм/мин | 0,1-3 |
Задняя бабка |
Центральный конус | МТ | 5 |
Перо перемещается вручную | мм | 30 |
Мотор |
Мощность мотора шлифовальной бабки | кВт | 11 |
Мощность двигателя рабочей головки | кВт | 3 |
Обработка Точность |
Округлость | мкм | 3 |
Цилиндричность | мкм | 8 |
Шероховатость | мкм | Ра 0.32 |
Машина |
Масса | кг | 6000 | 7500 |
Размер упаковки (Д*Ш*В) | см | 580*200*205 | 780*200*205 |
Описание | Ед. изм | М1350 |
Общая мощность |
|
|
Максимальная длина шлифования (OD) | мм | 1500/2000/3000/4000 |
Центральная высота | мм | 270 |
Диам. шлифование (наружный диаметр) | мм | 25-500 |
Максимум.вес заготовки | кг | 2000 |
рабочая головка |
|
|
Центральный конус | МТ | 6 |
Скорость шпинделя (бесступенчатая) | об/мин | 10-100 |
Колесная головка |
|
|
Максимум.Размер колеса (OD*W*ID) | мм | 750*75*305 |
Окружная скорость колеса | РС | 35 |
Подача шлифовальной бабки накруг маховика | мм | Rough :4 Точно: 0,5 |
Подача шлифовальной бабки навыпуск штурвал | мм | Грубая: 0,02 Точно: 0,0025 |
Рабочий стол |
|
|
Максимум.угол поворота стола | ° | 3(1500) 2 (2000) 2(3000) 1(4000) |
° | 6(1500) 5 (2000) 3(3000) 2(4000) |
Диапазон продольных скоростей стола | мм/мин | 0,1-3 |
Задняя бабка |
|
|
Центральный конус | МТ | 6 |
Перо перемещается вручную | мм | 70 |
Мотор |
|
|
Мощность мотора шлифовальной бабки | кВт | 15 |
Мощность двигателя рабочей головки | кВт | 4 |
Точность обработки |
|
|
Округлость | мкм | 2,5 (1500) 3(2000/3000/4000)
|
Цилиндричность | мкм | 8(1500/(2000) 8(3000) 12(4000) |
Шероховатость | мкм | Ра 0.32 |
Машина |
|
|
Масса | кг | 10000/11000/12000/17000 |
Размер упаковки (Д*Ш*В) | см | 543*225*205 583*225*205 796*225*210 996*225*210 |
Описание | Ед. изм | М1363 |
Общий Емкость |
Максимальная длина шлифования (OD) | мм | 2000/3000/4000/5000 |
Центральная высота | мм | 370 |
Диам. шлифование (наружный диаметр) | мм | 30-630 |
Максимум.вес заготовки | кг | 3000 |
рабочая головка |
Центральный конус | МТ | Метрика 80# |
Скорость шпинделя (бесступенчатая) | об/мин | 6-60 |
Колесная головка |
Максимум.Размер колеса (OD*W*ID) | мм | 750*75*305 |
Окружная скорость колеса | РС | 35 |
Подача шлифовальной бабки накруг маховика | мм | Rough :4 Точно: 0,5 |
Подача шлифовальной бабки навыпуск штурвал | мм | Грубая: 0,02 Точно: 0,0025 |
Рабочий стол |
Максимум.угол поворота стола | ° | 2 (2000) 1(3000/4000/5000) |
° | 4 (2000) 3(3000) 2(4000) 1,5 (5000) |
Диапазон продольных скоростей стола | мм/мин | 0,1-2,5 |
Задняя бабка |
Центральный конус | МТ | Метрика 80# |
Перо перемещается вручную | мм | 70 |
Мотор |
Мощность мотора шлифовальной бабки | кВт | 22 |
Мощность двигателя рабочей головки | кВт | 15 |
Обработка Точность |
Округлость | мкм | 3 |
Цилиндричность | мкм | 8 (2000/3000) 12(4000/5000) |
Шероховатость | мкм | Ра 0.32 |
Машина |
Масса | T | 18 (2000) 22(3000) 23(4000) 26(5000) |
Размер упаковки (Д*Ш*В) | см | 720*240*226(2000) 876*240*226(3000) 1100*240*226(4000) 1270*240*226(5000) |
Описание | Ед. изм | MQ1380A |
Общий Емкость |
Максимальная длина шлифования (OD) | мм | 3000/4000/5000 |
Центральная высота | мм | 500 |
Диам. шлифование (наружный диаметр) | мм | 50-800 |
Максимум.вес заготовки | кг | 3000 |
рабочая головка |
Центральный конус | МТ | Метрика 80# |
Скорость шпинделя (бесступенчатая) | об/мин | 5-50 |
Колесная головка |
Максимум.Размер колеса (OD*W*ID) | мм | 900*75*305 |
Окружная скорость колеса | РС | 35 |
Подача шлифовальной бабки накруг маховика | мм | Rough :4 Точно: 0,5 |
Подача шлифовальной бабки навыпуск штурвал | мм | Грубая: 0,02 Точно: 0,0025 |
Рабочий стол |
Максимум.угол поворота стола | ° | 1 |
° | 3(3000) 2(4000) 1,5 (5000) |
Диапазон продольных скоростей стола | мм/мин | 0,1-2,5 |
Задняя бабка |
Центральный конус | МТ | Метрика 80# |
Перо перемещается вручную | мм | 70 |
Мотор |
Мощность мотора шлифовальной бабки | кВт | 22 |
Мощность двигателя рабочей головки | кВт | 15 |
Обработка Точность |
Округлость | мкм | 3 |
Цилиндричность | мкм | 8(3000) 12(4000/5000) |
Шероховатость | мкм | Ра 0.32 |
Машина |
Масса | T | 22(3000) 23(4000) 26(5000) |
Размер упаковки (Д*Ш*В) | см | 876*240*230(3000) 1100*240*230(4000) 1270*240*230(5000) |
Функции
стол перемещается по одной V, одной плоской направляющей после высокоточного ручного шабрения, так что вся серия продуктов имеет высокую точность и высокую стабильность.
Передняя и задняя направляющие подачи шлифовального круга могут выбирать роликовую или линейную направляющую.
Бесступенчатая рабочая головка вращается на 90° по часовой стрелке
Рабочий стол серии M1350 / M1363 и направляющая шлифовального круга оснащены высокостабильной гидростатической направляющей, шпинделем с высоким жестким динамическим и статическим давлением.
Головку универсального типа можно отрегулировать под любым углом в пределах 90 градусов по часовой стрелке для приспособления к шлифовальному патрону конической заготовки.
поворотный стол станка для облегчения конусного шлифования
задняя бабка с гидравлическим и ручным управлением с ножным переключателем
Усовершенствованная система гидростатической смазки
