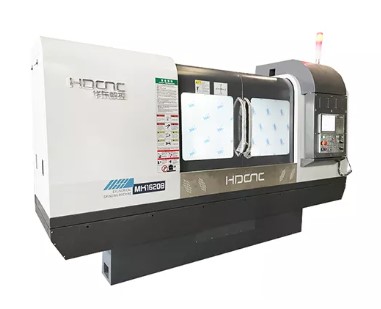

Круглошлифовальный станок с ЧПУ с 2 осями, стандартно для системы HNC808D, Siemens или Fanuc в качестве опции.
Высокая прочность и низкая нагрузка из перлитного чугуна HT300, высокая жесткость и прецизионная стабильность.
Модель MKS оснащена высокоскоростной шлифовальной головкой, что помогает повысить эффективность обработки.
Параметры машины
Описание | Единица | МК1620Б*500/750 | МК1320Б | МК1332
| МКЕ1432 | МК1350 |
Общая емкость |
|
|
|
|
|
|
Максимальная длина шлифования (OD) | мм | 500/750 | 500/750
| 1000/1500 | 1000/1500 | 1500/2000/3000/4000 |
Высота центра | мм | 135 | 135 | 180 | 180 | 270 |
Диаметр шлифования (OD) | мм | 8-200 | 8-200 | 8-320 | 8-320 | 25-500 |
Макс.вес заготовки | кг | 50 | 50 | 150 | 150 | 1000 |
Рабочая головка |
|
|
|
|
|
|
Центральный конус | МТ | 4 | 4 | 5 | 4 | 6 |
Скорость шпинделя (бесступенчатая) | об/мин | 26-260 | 26-260 | 19-190 | 26-260 | 10-100 |
Шлифовальная головка |
|
|
|
|
|
|
Макс.Размер колеса(OD*W*ID) | мм | 500*75*203 | 400*50*203 | 600*75*305 | 400*50*203 | 750*75*305 |
Окружная скорость колеса | РС | 35 | 35 | 35 | 35 | 35 |
Мин.установленная единица измерения | мм | 0.0001 | 0.0001 | 0.0001 | 0.0001 | 0.0001 |
Рабочий стол |
|
|
|
|
|
|
Макс.угол поворота стола | ° | 5(500) 3(750) | 5(500) 3(750) | 3 | 2 | 3（1500）2（2000，3000）1（4000） |
° | 9(500) 8(750) | 9 | 7（1000） 6（1500） | 7（1000） 6（1500） | 6（1500）5（2000）3（3000）2（4000） |
задняя бабка |
|
|
|
|
|
|
Центральный конус | МТ | 4 | 4 | 4 | 4 | 6 |
Перо перемещается вручную | мм | 30 | 30 | 30 | 30 | 70 |
Электрическая система |
|
|
|
|
|
|
система ЧПУ |
| Стандарт: HNC808DG Дополнительно: Сименс Фанук 0I | Стандарт: HNC808DG Дополнительно: Сименс Фанук 0I | Стандарт: HNC808DG Дополнительно: Сименс Фанук 0I | Стандарт: HNC808DG Дополнительно: Сименс Фанук 0I | Стандарт: HNC808DG Дополнительно: Сименс Фанук 0I |
Мощность двигателя шлифовальной головки | кВт | 7.5 | 4 | 4 | 11 | 15 |
Мощность двигателя рабочей головки | кВт | 1.1 | 1.1 | 1.5 | 1.5 | 4 |
Точность обработки |
|
|
|
|
|
|
Округлость | мкм | 2 | 2 | 2.5 | 3 | 2,5（1500）3（2000，3000，4000） |
Цилиндричность | мкм | 5 | 5 | 8 | 8 | 8（1500，2000，3000）12（4000） |
Шероховатость | мкм | Ра 0,32 | Ра 0,2 | Ра 0,2 | Ра 0,32 | Ра 0,32 |
Машина |
|
|
|
|
|
|
Масса | кг | 4000(500) 4500(750) | 3200（500） 3600（750） | 4600（1000） 5100（1500） | 3800（1000） 4000(1500) | 10000(1500) 11000(2000) 13000(3000) 17000(4000) |
Размер упаковки (Д*Ш*В) | см | 340*225*228(500) 390*225*228(750) | 285*190*220(500) 340*190*220(750) | 425*225*220(1000) 545*225*220(1500) | 326*190*205(1000) 426*190*205(1500) | 796*225*210(3000) 996*225*210(4000) |
Описание | Единица | МК1632*1000/1500 |
Общая емкость |
Максимальная длина шлифования (OD) | мм | 1000/1500 |
Высота центра | мм | 180 |
Диаметр шлифования (OD) | мм | 8-320 |
Макс.вес заготовки | кг | 150 |
Рабочая головка |
Центральный конус | МТ | 5 |
Скорость шпинделя (бесступенчатая) | об/мин | 19-190 |
Шлифовальная головка |
Макс.Размер колеса (ОД*Ш*ВД) | мм | 600*75*305 |
Окружная скорость колеса | РС | 35 |
Мин.установленная единица измерения | мм | 0.0001 |
Рабочий стол |
Макс.угол поворота стола | CW | ° | 3 |
КОО | ° | 7(1000) 6(1500) |
задняя бабка |
Центральный конус | МТ | 4 |
Перо перемещается вручную | мм | 30 |
Электрическая система |
система ЧПУ | Стандарт: HNC808DG Дополнительно: Сименс Фанук 0I |
Мощность двигателя шлифовальной головки | кВт | 11 |
Мощность двигателя рабочей головки | кВт | 1.5 |
Точность обработки |
Округлость | мкм | 2.5 |
Цилиндричность | мкм | 8 |
Шероховатость | мкм | Ра 0,32 |
Машина |
Масса | кг | 4000(1000) 4800(1500) |
Размер упаковки (Д*Ш*В) | см | 465*225*228(1000) 585*225*228(1500) |
Функции
2-осевой цилиндрический шлифовальный станок с ЧПУ, входит в стандартную комплектацию системы HNC808D, Siemens или Fanuc в качестве опции.
Высокая прочность и низкая нагрузка из перлитного чугуна HT300, высокая жесткость и прецизионная стабильность.
Система управления станком с дружественным интерфейсом и отличной функцией сигнализации и диагностики неисправностей оборудования.
стол перемещается по одной V, одной плоской направляющей
Бесступенчатая рабочая головка помогает выбрать подходящую скорость.
Продольное перемещение с гидравлическим приводом
стол станка поворачивается для облегчения шлифования конусов
Усовершенствованная гидростатическая система смазки
задняя бабка с гидравлическим управлением в качестве опции
